電子線路圖基礎知識都有什么？

電子初學者要學習什么才能夠最快的上手？

有什么技巧和經驗可以借鑒的？

要想快速學習電路圖，首先我們要知道電路由電源、負載和中間環節組成。用不同元器件來完成不同的電路功能，在電力系統中的電路可對電能進行傳輸、分配和轉換;在電子技術中的電路可對電信號進行傳遞、變換、儲存和處理。

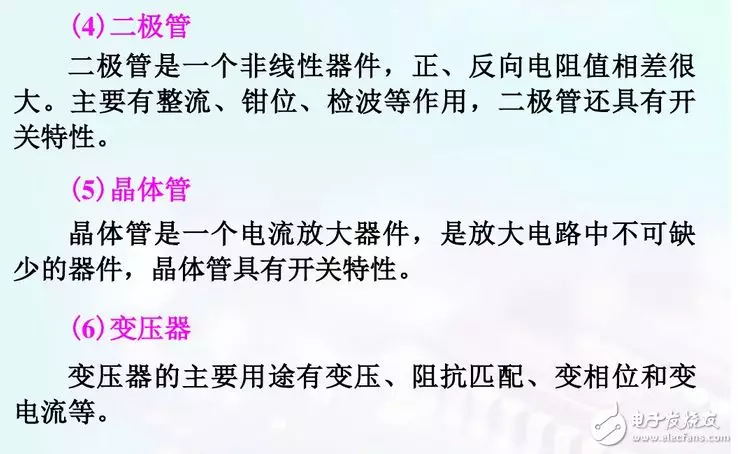

首先我們必須要熟悉并且能夠記住簡單的常見的元器件的代表符號，這能夠更快速的理解電路的功能；同時我們要能夠知道各個元器件的功能和他們之間互相組合能夠完成的功能，以及一些常見的基礎電路圖，比如電容是一種容納電荷的器件，二極管是一種具有單向傳導電流的電子器件，三極管的主要作用是電流放大，在電路中常用Q表示。

在一些電子元件較多和電路較為復雜的電路圖中，我們一定要有方式方法去讀，才能又快又準確的理解電路圖的意思。整體的思路是在拿到大電路圖時，首先要把它逐級分解開，然后一級一級分析弄懂它的原理，最后再全面綜合。

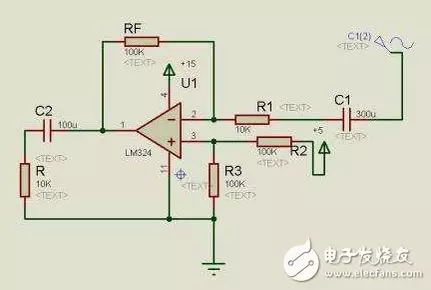

電路板線路圖怎么看？比如以放大電路圖為例子來說明


① 在逐級分析時要區分開主要元器件和輔助元器件。放大器中使用的輔助元器件很多，如偏置電路中的溫度補償元件，穩壓穩流元器件，防止自激振蕩的防振元件、去耦元件，保護電路中的保護元件等。

② 在分析中最主要和困難的是反饋的分析，要能找出反饋通路，判斷反饋的極性和類型，特別是多級放大器，往往以后級將負反饋加到前級，因此更要細致分析。

③ 一般低頻放大器常用 RC 耦合方式；高頻放大器則常常是和 LC 調諧電路有關的，或是用單調諧或是用雙調諧電路，而且電路里使用的電容器容量一般也比較小。

④ 注意晶體管和電源的極性，放大器中常常使用雙電源，這是放大電路的特殊性。

電子線路圖基礎知識----幾個常用的電路名詞


（1）支路：電路中流過同一電流的幾個元件串聯的分支;

（2）結點：三條或三條以上支路的匯集點（連接點）;

（3）回路：由支路構成的、電路中的任意閉合路徑;

（4）網孔：指不包括任何支路的單一回路。網孔是回路，回路不一定是網孔。平面電路的每個網眼都是一個網孔。

電路板線路圖怎么看？-----電路板線路讀圖步驟

一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始，怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。

我們知道，每個電子設備都有一個供給能量的電源電路，電源電路有整流電源、逆變電源和變頻器三種。我們在讀圖的時候就可以把電源部分單獨出來讀，這樣更容易理解各個電路部分的功能。

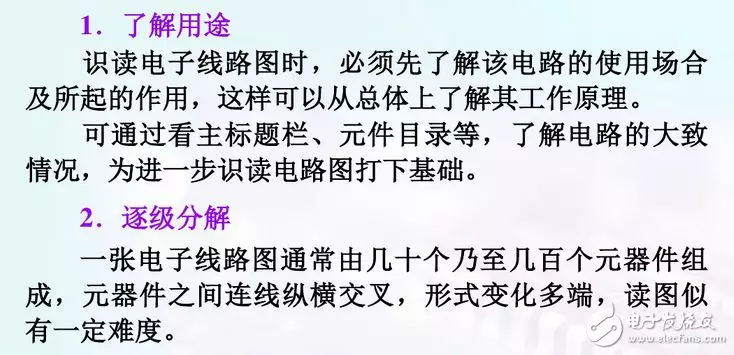

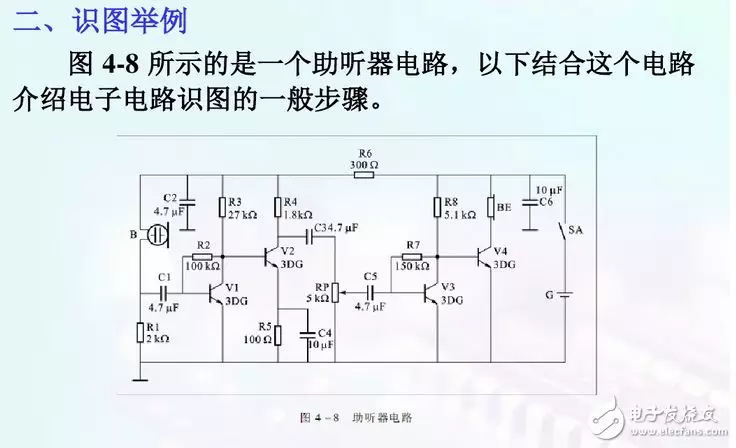

下面我們?yōu)榇蠹曳窒硪幌码娐钒寰€路讀圖詳細步驟。
